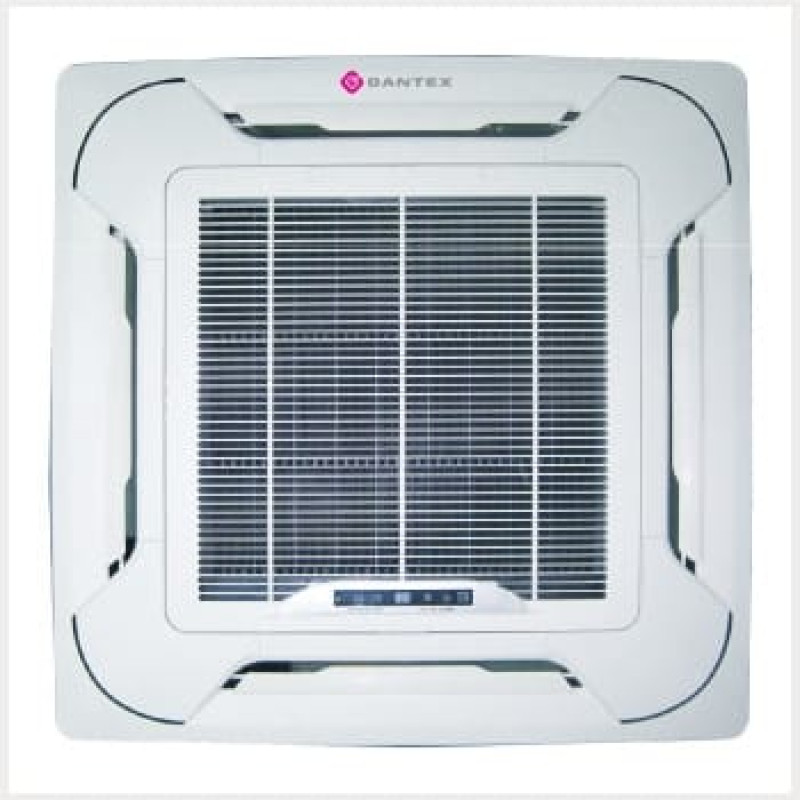

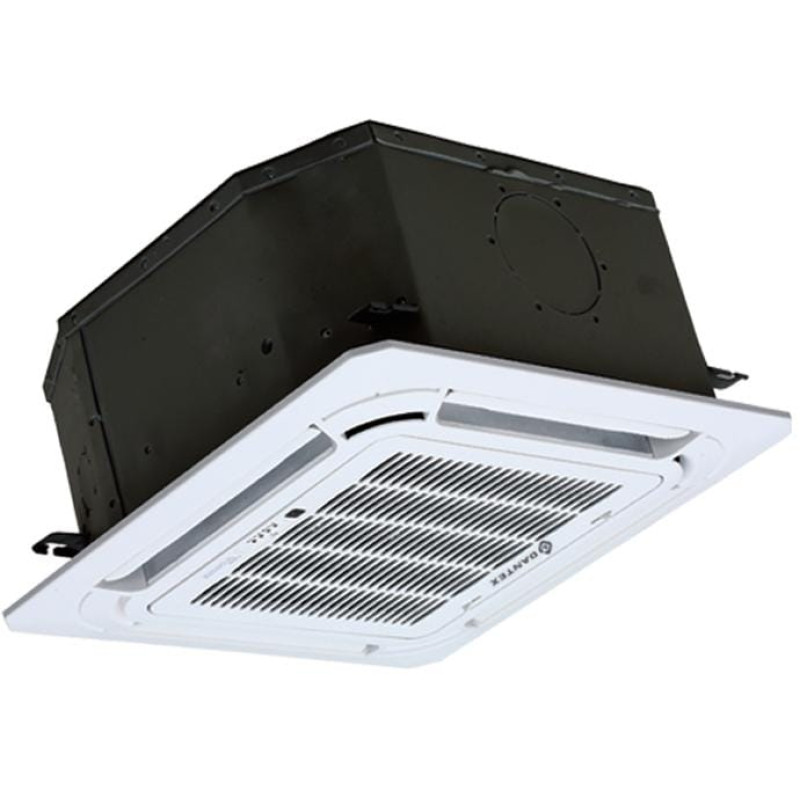

Мультизональная система RK-MD56Q4/DF

Преимущества внутреннего блока мультизональной VRF системы RK-MD56Q4/DF

• Компактный корпус упрощает монтаж
• Встроенная дренажная помпа - высота подъема 500 мм
• Улучшенные эргономические параметры
• Соответствует по размеру стандартной ячейке подвесного потолка
• Встроенный электронный расширительный вентиль
• Изящный дизайн декоративной панели

Описание четырехпоточных кассетных внутренних блоков VRF Dantex

Четырехпоточные кассетные внутренние блоки Dantex имеют ряд функциональных преимуществ при их использовании в жилых, общественных и административных помещениях. Благодаря четырехпоточной конструкции агрегат формирует направленный в четырех направления воздушный поток, вследствие чего воздух равномерно распространяется по всему объему, кондиционируемого помещения, избегая попадания непосредственно в рабочую зону и на людей. Малая глубина корпуса (Всего лишь 230 мм) позволяет производить установку в условиях ограниченного пространства.

Назначение

Четырехпоточные кассетные внутренние блоки являются частью мультизонального кондиционера VRF и выполняют функцию комплексной обработки воздуха - охлаждение/нагрев, осушение, фильтрацию в рабочих зонах кондиционируемых помещений.

Способ установки

Компактные размеры четырехпоточного кассетного внутреннего блока позволяют производить установку в условиях ограниченного пространства в подвесном потолке типа армстронг либо подвесном потолке другой конструкции. Монтаж агрегатов предполагает установку внутреннего блока на монтажной позиции, подключение к сети питающего напряжения (220/50/1), к линии дренажного трубопровода, к фреоновым коммуникациям мультизональной системы VRF. Подробно способ установки описан в инструкции по монтажу внутренних блоков мультизональной системы VRF серии MVS.

Комплектация

Четырехпоточные внутренние блоки оборудованы декоративной панелью, воздушным фильтром, воздушным теплообменником, электронным ТРВ, жалюзи с изменяемым углом наклона, дренажным насосом, инфракрасным пультом дистанционного управления.

Многофункциональный проводной пульт группового управления. Пользователь может с помощью пульта управлять работой до 64-ех внутренних блоков: контролировать работу, изменять режим работы, определять временные интервалы. Программный комплекс позволяющий с персонального компьютера управлять работой всех элементов мультизонального кондиционера VRF. Преобразователь протокола RS-232/RS-485. Gateway предназначен для интеграции мультизональной системы VRF в комплексную систему диспетчеризации. Проводной пульт предназначен для дистанционного управления внутренними блоками.

Габаритные размеры

Электрическая схема
