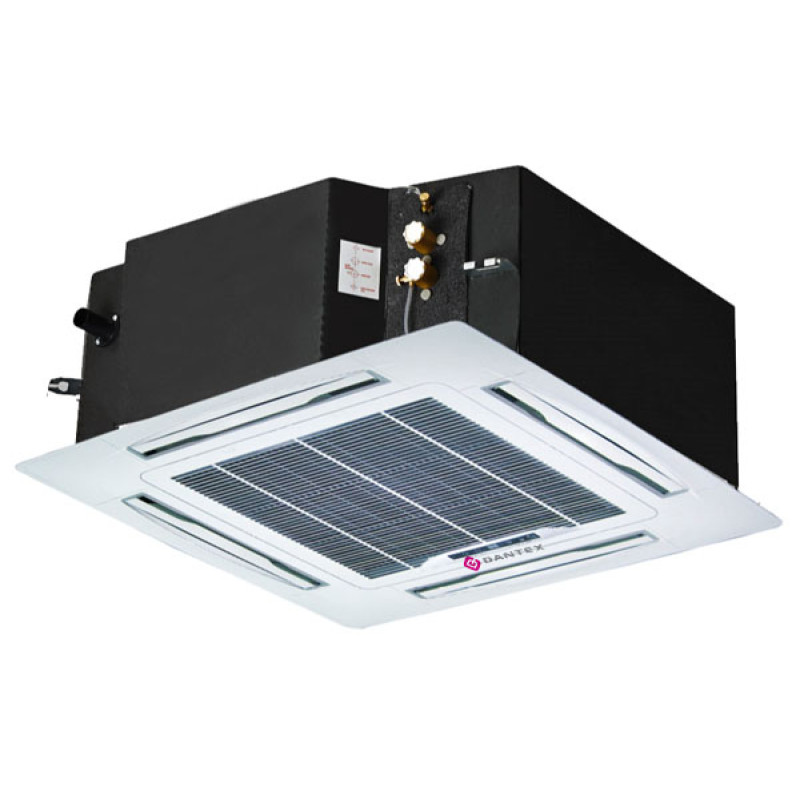

Фанкойл DF-750QB

Преимущества DantexDF-750QB

• Высокий уровень стандартной комплектации: дренажный насос, плата управления и ИК пульт MD-R05 - стандартно;
• Подключение к системе группового управления XYE (стандартно);
• Панель имеет изящный дизайн.

Габаритные размеры

Электрическая схема

Общее описание

Отличный дизайн интерьера, качественная мебель, эффективное освещение - не единственные факторы успеха современных помещений. Для обеспечения комфортных параметров воздушной среды необходим контроль температуры и влажности воздуха. Также в помещениях должен обеспечиваться малый уровень шума. Модельный ряд фанкойлов Dantex был разработан с учетом высоких требований помещений с повышенными требованиями к комфортности. Кассетные фанкойлы имеют малый уровень шума, отличные технические характеристики, высокий уровень энергетической эффективности.

Назначение

Фанкойлы кассетныеDF-750QB предназначены для использования в системах кондиционирования больших помещений общей площадью от 70м2.

Способ установки

В подвесном потолке типа армстронг или в подвесном потолке другой конструкции. Сверхтонкий корпус фанкойлов серии QB дает возможность их монтажа в условиях ограниченного пространства.

Состав

В состав кассетных фанкойлов DF-750QB входит высокоэффективный теплообменник воздухоохладителя. Конструкция теплообменника обеспечивает высокий коэффициент теплопередачи наряду с малыми габаритными размерами. Центробежный вентилятор имеет три скорости вращения. Уникальная геометрия лопаток позволила снизить уровень шума. Стандартно кассетные фанкойлы комплектуются инфракрасным пультом управления. Автоматика кассетного фанкойла дает возможность интегрировать его в систему группового управления или в комплексную систему управления зданием.

3-ех ходовой клапан регулирования производительности предназначен для управления температурой воздуха в помещении. Если температура воздуха в помещении увеличивается или уменьшается, плата управления фанкойла закрывает или открывает трех-ходовой клапан. Соединительный комплект предназначен для объединения фанкойла и трех-ходового клапана. Проводной пульт дистанционного управления. Сетевая карта + Центральный пульт управления обеспечивают возможность интеграции фанкойла в систему группового управления. Дополнительный дренажный поддон выполняет функцию сбора конденсата. Он устанавливается под трех-ходовым клапаном регулирования производительности.

Дополнительная комплектация:

• DF-DPQB -Дополнительный поддон для трехходового клапана
• DF-3WV/C + DF-3WVQB/C -Трехходовой клапан + cоединительный комплект для фанкойлов типоразмеров 200-1000
• RCVA 3/4" (6.0) -Трехходовой клапан + для фанкойлов для фанкойлов типоразмеров 1000-1400
• MD-KJR12B, MD-KJR29B, MD-KJR90DP -Проводные пульты управления
• MD-CCM03, MD-CCM30 -Центральные пульты управления

Функциональные характеристики:

• Открытая установка в подвесном потолке +17…+32
• Двухтрубная система
• Контроль температуры воды в трубопроводе +3…+18 и +30…+75
• 2-х рядный теплообменник
• Управление ИК пульт MD-R05 (Стандартно)
• Управление с помощью проводных пультов
• MD-KJR12B, MD-KJR29B, MD-KJR90DP (Опция)
• Управление воздушными заслонками
• Подключение к системе центрального управления XYE + MD-CCM03, MD-CCM30
• Подключение к системе группового управления XYE + MD-KJR150A
• Дренажный насос 750 мм
• Стандартный уровень звукового давления 36…50 дБ(А)
