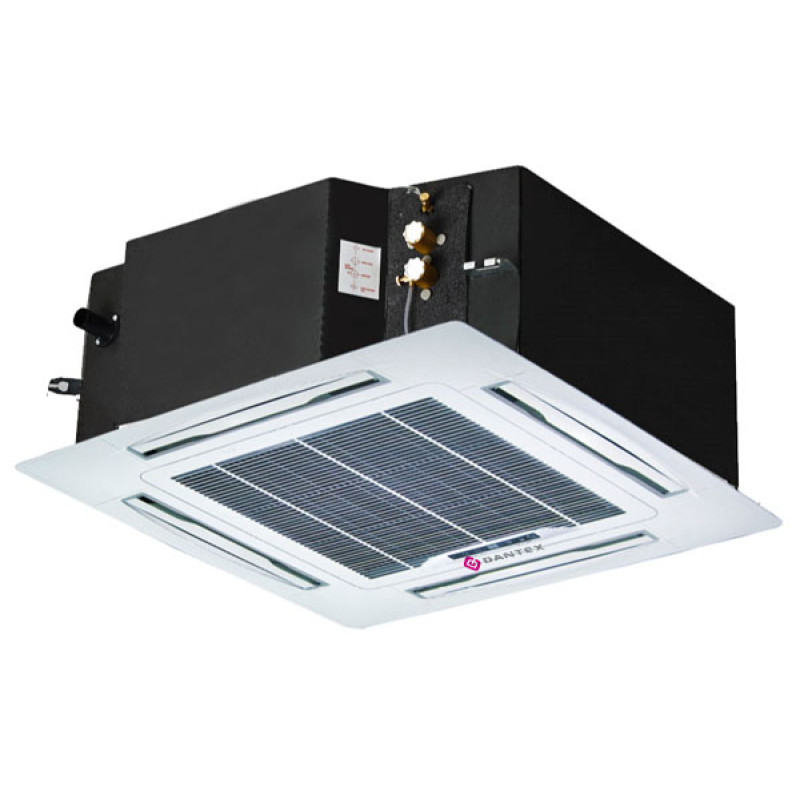

Фанкойл DF-600QB

Двухтрубный фанкойл кассетного типа DF-600QB компании Dantex является идеальным решением для использования в помещении с подвесными потолками типа Армстронг или подвесными потолками другой конструкции.

Преимущества DF-600QB

• Высокий уровень стандартной комплектации: дренажный насос, плата управления и ИК пульт MD-R05 - стандартно;
• Подключение к системе группового управления XYE (стандартно);
• Панель имеет изящный дизайн.

Габаритные размеры

Электрическая схема

Назначение

Фанкойлы кассетные DF-600QB обеспечивают охлаждение или нагрев воздуха, фильтрацию, а также эффективное распределение воздуха в рабочих зонах средних и больших помещений (От 60м2).

Способ установки

В подвесном потолке типа армстронг или в подвесном потолке другой конструкции. Фанкойлы серии QB имеют сверх тонкий корпус. Благодаря этому возможен монтаж агрегатов в условиях ограниченного пространства.

Состав

Кассетные фанкойлы DF-600QB оснащены декоративной панелью, компактным 2-ух рядным теплообменником воздухоохладителя (Габаритные размеры 1960x168). Трех-скоростной центробежный вентилятор обеспечивает высокоэффективное распределение воздуха внутри рабочей зоны, кондиционируемого помещения. Также кассетные фанкойлы комплектуются дренажным насосом. Инфракрасный дистанционный пульт обеспечивает удобство управления.

3-ех ходовой клапан регулирования производительности предназначен для управления температурой воздуха в помещении. Если температура воздуха в помещении увеличивается или уменьшается, плата управления фанкойла закрывает или открывает трех-ходовой клапан. Соединительный комплект предназначен для объединения фанкойла и трех-ходового клапана. Проводной пульт дистанционного управления. Сетевая карта + Центральный пульт управления обеспечивают возможность интеграции фанкойла в систему группового управления. Дополнительный дренажный поддон выполняет функцию сбора конденсата. Он устанавливается под трех-ходовым клапаном регулирования производительности.

Дополнительная комплектация:

• DF-DPQB - Дополнительный поддон для трехходового клапана
• DF-3WV/C + DF-3WVQB/C - Трехходовой клапан + cоединительный комплект для фанкойлов типоразмеров 200-1000
• RCVA 3/4" (6.0) - Трехходовой клапан + для фанкойлов для фанкойлов типоразмеров 1000-1400
• MD-KJR12B, MD-KJR29B, MD-KJR90DP - Проводные пульты управления
• MD-CCM03, MD-CCM30 - Центральные пульты управления

Функциональные характеристики:

• Открытая установка в подвесном потолке +17…+32
• Двухтрубная система
• Контроль температуры воды в трубопроводе +3…+18 и +30…+75
• 2-х рядный теплообменник
• Управление ИК пульт MD-R05 (Стандартно)
• Управление с помощью проводных пультов
• MD-KJR12B, MD-KJR29B, MD-KJR90DP (Опция)
• Управление воздушными заслонками
• Подключение к системе центрального управления XYE + MD-CCM03, MD-CCM30
• Подключение к системе группового управления XYE + MD-KJR150A
• Дренажный насос 750 мм
• Стандартный уровень звукового давления 36…50 дБ(А)
