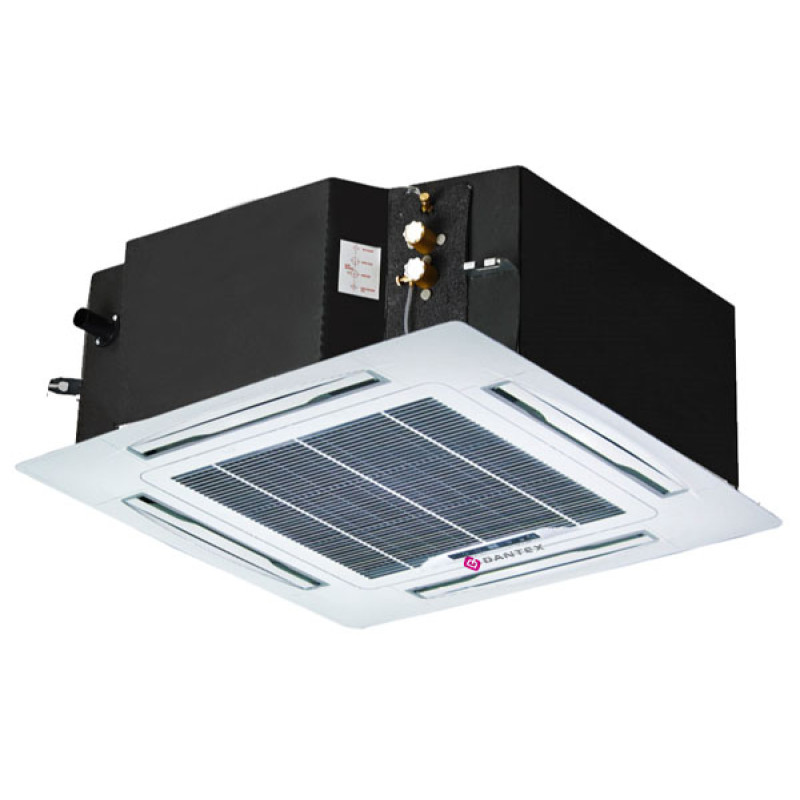

Фанкойл DF-1500QB

Преимущества фанкойла Dantex DF-1500QB

• Высокий уровень стандартной комплектации: дренажный насос, плата управления и ИК пульт MD-R05 - стандартно;
• Подключение к системе группового управления XYE (стандартно);
• Панель имеет изящный дизайн.

Габаритные размеры

Электрическая схема

Общее описание

Современные системы кондиционирования является важной составляющей комфортного пребывания людей в помещениях различного назначения: квартирах, офисах, ресторанах, гостиницах, и.т.д. Кассетные фанкойлы Dantex разработаны с учетом требований современных помещений. Они характеризуются отличными техническими и эксплуатационными характеристиками. Обеспечивая высокое качество обработки воздуха они создают в помещениях непревзойденный уровень комфорта и уюта.

Назначение

Фанкойлы кассетные, четырех-поточные DF-1500QB - это моноблочные агрегаты, выполняющие функцию охлаждения/нагрева, фильтрации, осушения, распределения, а также подмеса необходимого количества свежего воздуха в средних и больших помещениях (от 150 м2).

Способ установки

В подвесном потолке типа армстронг или в подвесном потолке другой конструкции. Сверхтонкий корпус фанкойлов серии QB дает возможность их установки в условиях ограниченного пространства.

Состав

Кассетный фанкойл DF-1500QB - это полностью готовый к работе агрегат, в состав которого входит корпус, декоративная панель, двух-рядный теплообменник воздухоохладителя, воздушный фильтр. Центробежный вентилятор имеет три скорости вращения. Также стандартно кассетные фанкойлы DF-1500QB оснащаются дренажным насосом, который может поднимать конденсат на высоту 650мм. С помощью многофункционального инфракрасного пульта управления пользователь может задавать режимы работы агрегата, менять скорость вращения вентилятора, изменять угол наклона жалюзи, а также задавать временные интервалы в работе.

3-ех ходовой клапан регулирования производительности предназначен для управления температурой воздуха в помещении. Если температура воздуха в помещении увеличивается или уменьшается, плата управления фанкойла закрывает или открывает трех-ходовой клапан. Соединительный комплект предназначен для объединения фанкойла и трех-ходового клапана. Проводной пульт дистанционного управления. Сетевая карта + Центральный пульт управления обеспечивают возможность интеграции фанкойла в систему группового управления. Дополнительный дренажный поддон выполняет функцию сбора конденсата. Он устанавливается под трех-ходовым клапаном регулирования производительности.

Дополнительная комплектация:

• DF-DPQB -Дополнительный поддон для трехходового клапана
• DF-3WV/C + DF-3WVQB/C -Трехходовой клапан + cоединительный комплект для фанкойлов типоразмеров 200-1000
• RCVA 3/4" (6.0) -Трехходовой клапан + для фанкойлов для фанкойлов типоразмеров 1000-1400
• MD-KJR12B, MD-KJR29B, MD-KJR90DP -Проводные пульты управления
• MD-CCM03, MD-CCM30 -Центральные пульты управления

Функциональные характеристики:

• Открытая установка в подвесном потолке +17…+32
• Двухтрубная система
• Контроль температуры воды в трубопроводе +3…+18 и +30…+75
• 2-х рядный теплообменник
• Управление ИК пульт MD-R05 (Стандартно)
• Управление с помощью проводных пультов
• MD-KJR12B, MD-KJR29B, MD-KJR90DP (Опция)
• Управление воздушными заслонками
• Подключение к системе центрального управления XYE + MD-CCM03, MD-CCM30
• Подключение к системе группового управления XYE + MD-KJR150A
• Дренажный насос 750 мм
• Стандартный уровень звукового давления 36…50 дБ(А)
