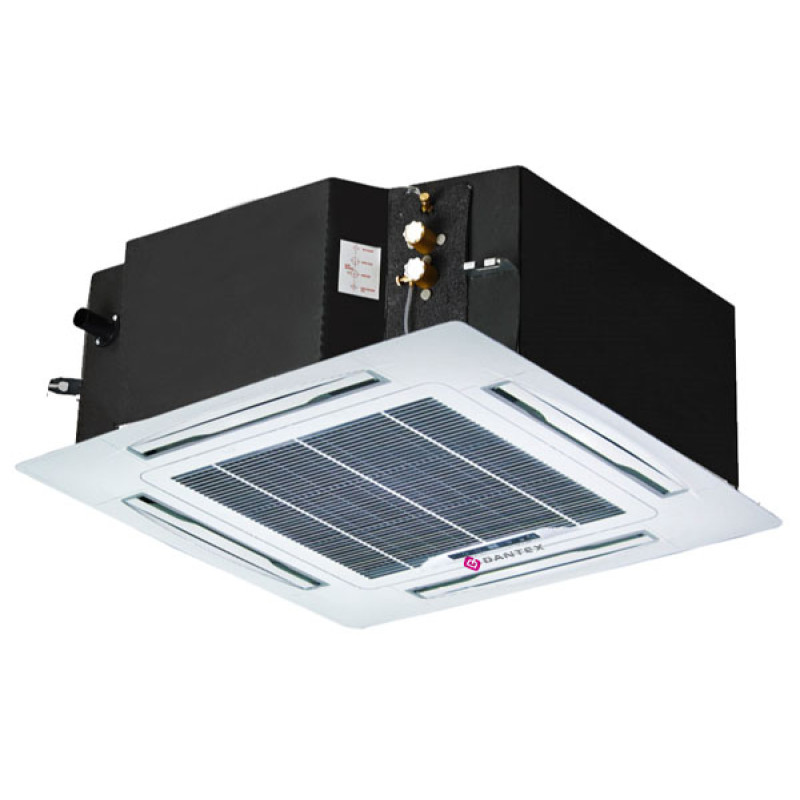

Фанкойл DF-1200QB

Преимущества фанкойла Dantex DF-1200QB

• Высокий уровень стандартной комплектации: дренажный насос, плата управления и ИК пульт MD-R05 - стандартно;
• Подключение к системе группового управления XYE (стандартно);
• Панель имеет изящный дизайн.

Габаритные размеры

Электрическая схема

Общее описание

В современных системах кондиционирования заложен большой потенциал по повышению качества жизни, эффективности бизнес-процессов, безопасности окружающей среды и атмосферы. Поэтому надежные и эффективные кондиционеры являются важным фактором, оказывающим влияние на многие процессы происходящие в жизни людей. Кассетные фанкойлы Dantex характеризуются отличными техническими и эксплуатационными характеристиками. Благодаря чему они могут обеспечить отличные параметры воздушной среды в помещениях, связанных с активным пребыванием людей, дома и на работе, в гостинице, фитнес центре и в ресторане.

Назначение

Фанкойлы кассетные, четырех-поточные DF-1200QB обеспечивают охлаждение, нагрев, фильтрацию, осушение, подмес свежего воздуха, а также эффективное распределение воздушной среды в рабочих зонах средних и больших помещений (от 120м2).

Способ установки

В подвесном потолке типа армстронг или в подвесном потолке другой конструкции. Благодаря сверхтонкому корпусу, фанкойлы серии QB можно монтировать в условиях ограниченного пространства.

Состав

В состав кассетных фанкойлов DF-1200QB входит высокоэффективный двух-рядный теплообменник воздухоохладителя. Малые размеры теплообменника (1245x210), а также его уникальная конструкция, обеспечивают высокую эффективность теплопередачи. Малошумный вентилятор имеет три скорости вращений. В состав кассетного фанкойла входит также автоматика, позволяющая точно регулировать параметры воздуха в кондиционируемом помещении, инфракрасный пульт дистанционного управления, дренажный насос.

3-ех ходовой клапан регулирования производительности предназначен для управления температурой воздуха в помещении. Если температура воздуха в помещении увеличивается или уменьшается, плата управления фанкойла закрывает или открывает трех-ходовой клапан. Соединительный комплект предназначен для объединения фанкойла и трех-ходового клапана. Проводной пульт дистанционного управления. Сетевая карта + Центральный пульт управления обеспечивают возможность интеграции фанкойла в систему группового управления. Дополнительный дренажный поддон выполняет функцию сбора конденсата. Он устанавливается под трех-ходовым клапаном регулирования производительности.

Дополнительная комплектация:

• DF-DPQB -Дополнительный поддон для трехходового клапана
• DF-3WV/C + DF-3WVQB/C -Трехходовой клапан + cоединительный комплект для фанкойлов типоразмеров 200-1000
• RCVA 3/4" (6.0) -Трехходовой клапан + для фанкойлов для фанкойлов типоразмеров 1000-1400
• MD-KJR12B, MD-KJR29B, MD-KJR90DP -Проводные пульты управления
• MD-CCM03, MD-CCM30 -Центральные пульты управления

Функциональные характеристики:

• Открытая установка в подвесном потолке +17…+32
• Двухтрубная система
• Контроль температуры воды в трубопроводе +3…+18 и +30…+75
• 2-х рядный теплообменник
• Управление ИК пульт MD-R05 (Стандартно)
• Управление с помощью проводных пультов
• MD-KJR12B, MD-KJR29B, MD-KJR90DP (Опция)
• Управление воздушными заслонками
• Подключение к системе центрального управления XYE + MD-CCM03, MD-CCM30
• Подключение к системе группового управления XYE + MD-KJR150A
• Дренажный насос 750 мм
• Стандартный уровень звукового давления 36…50 дБ(А)
