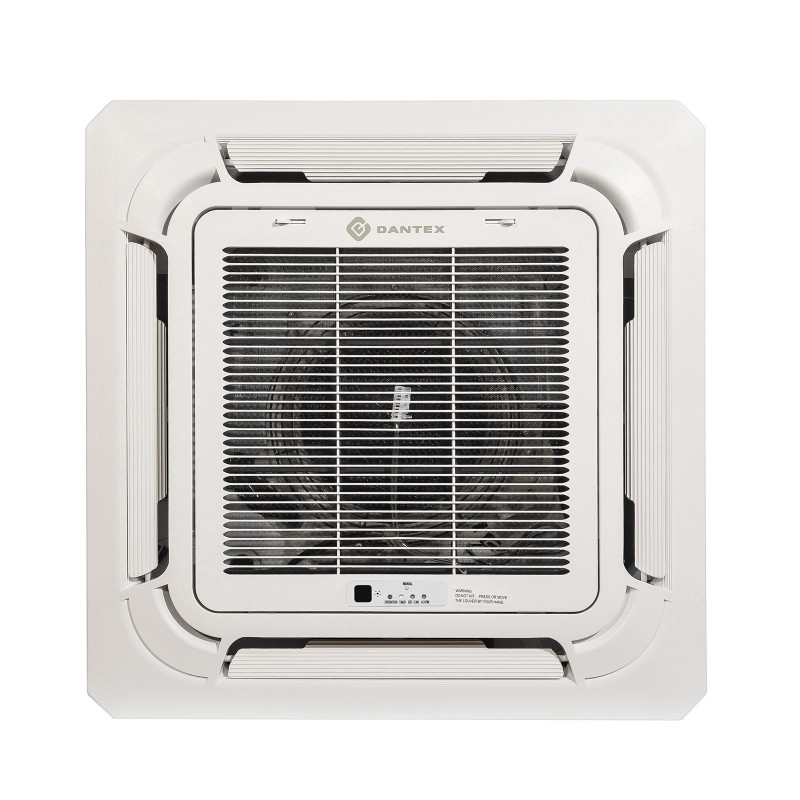

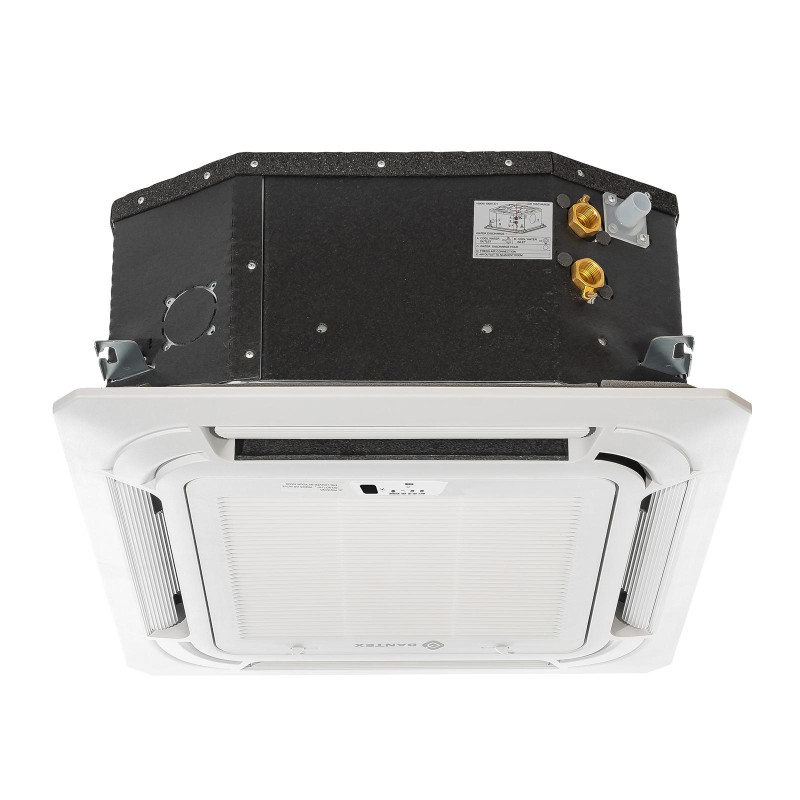

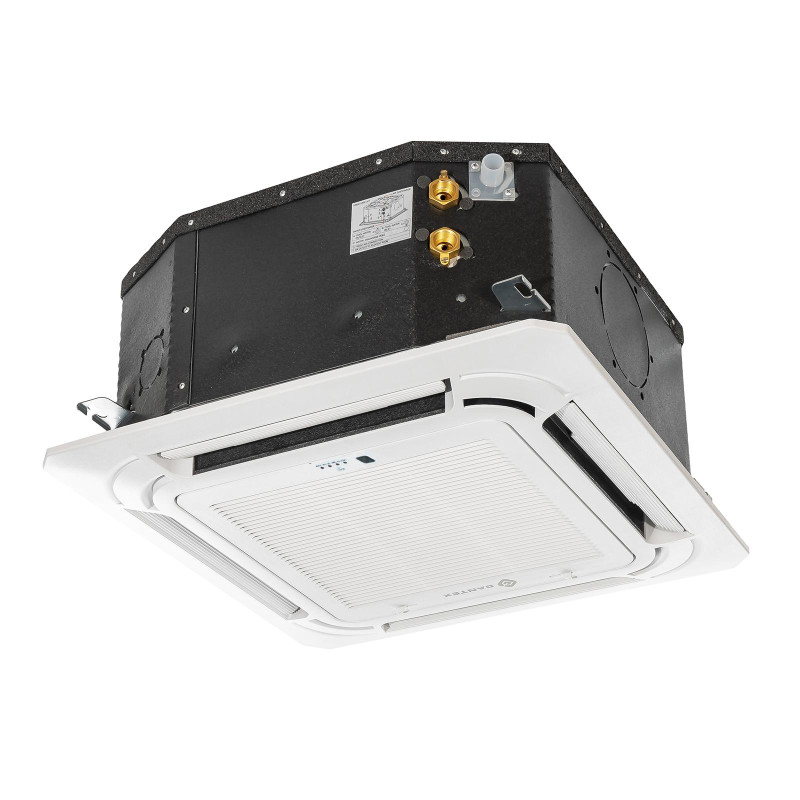

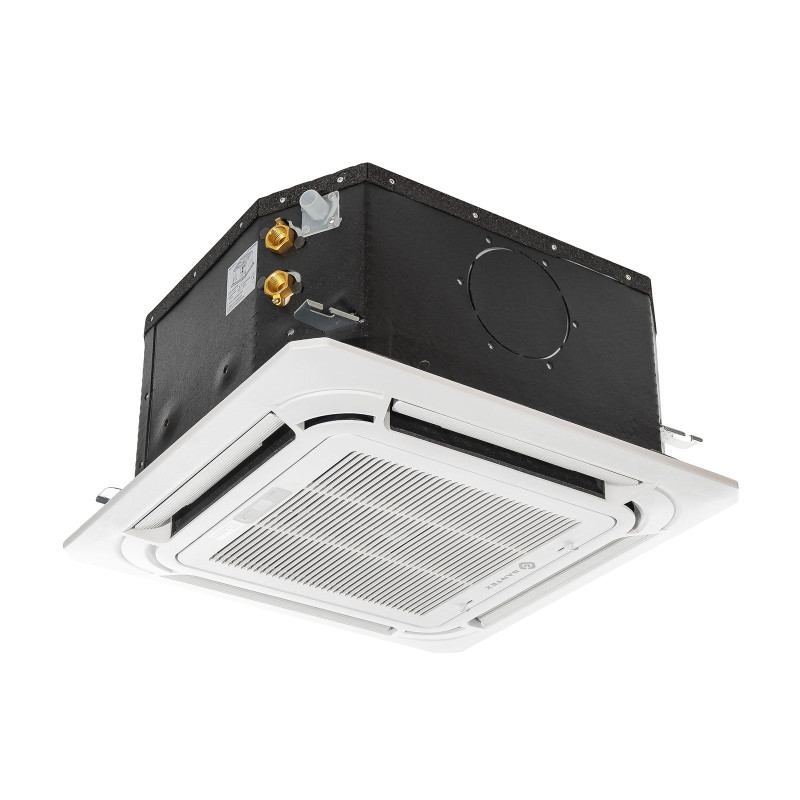

Фанкойл DF-014QAEC
Преимущества DF-014QAEC
- Высокий уровень стандартной комплектации: дренажный насос, плата управления и ИК пульт MD-R51 - стандартно;
- Подключение к системе центрального управления XYE (Опция - сетевой адаптер MD-NIM01 для DF-QAE, cтандартно для DF-QAEC);
- Низкий уровень шума;
- Панель имеет изящный дизайн;
Назначение и способы установки
Фанкойл компактен, четырех-поточное направление выполняет функцию кондиционирования (Обработки воздуха): охлаждение/нагрев, фильтрация, распределение в малых и средних помещения.
Кассетный кондиционер Dantex DF-014QAEC предназначен для установки в подвесном потолке типа армстронг с размерами ячейки 650х650 или в подвесном потолке другой конструкции.
Состав и габаритные размеры
Модель DF-014QAEC состоит из: корпуса, декоративной панели, 3-ех рядного теплообменника воздухоохладителя (Воздухонагревателя). Размер теплообменной поверхности 1230x210. Воздушный фильтр предназначен для очистки воздуха установлен в нижней части агрегата. Вентилятор имеет 3 скорости вращения. Автоматика агрегата включает плату управления, плату с инфракрасным приемником, инфракрасный дистанционный пульт управления.
3-ех ходовой клапан регулирования производительности предназначен для управления температурой воздуха в помещении. Если температура воздуха в помещении увеличивается или уменьшается, плата управления фанкойла закрывает или открывает трех-ходовой клапан. Соединительный комплект предназначен для объединения фанкойла и трех-ходового клапана. Проводной пульт дистанционного управления. Сетевая карта + Центральный пульт управления обеспечивают возможность интеграции фанкойла в систему группового управления. Дополнительный дренажный поддон выполняет функцию сбора конденсата. Он устанавливается под трех-ходовым клапаном регулирования производительности.
Электрическая схема
Дополнительная комплектация:
- DF-DPQA - Дополнительный поддон для трехходового клапана
- DF-3WV/C + DF-3WVQAE/C - Трехходовой клапан + cоединительный комплект
- MD-KJR12B,MD-KJR29B,MD-KJR90DP - Проводные пульты управления
- MD-NIM01 - Сетевой адаптер (для фанкойлов DF-300-500QАE, произведенных до 06.2019)
- MD-CCM03, MD-CCM30 - Центральные пульты управления
Функциональные характеристики
- Открытая установка в подвесном потолке +17…+32
- Двухтрубная система
- Контроль температуры воды в трубопроводе +3…+18 и +30…+75
- 2-х рядный теплообменник
- Управление ИК пульт MD-R51 (Стандартно)
- Управление с помощью проводных пультов MD-KJR12B, MD-KJR29B, MD-KJR90DP (Опция)
- Управление воздушными заслонками
- Подключение к системе центрального управления XYE + MD-CCM03, MD-CCM30 (опция)
- Подключение к системе группового управления XYE + MD-KJR150A (опция)
- Дренажный насос 500 мм
- Стандартный уровень звукового давления 28…45 дБ(А)
| Электропитание | |
| Электропитание, В/Гц/Ф | 220-240-50-1 |
| Основные | |
| Вес панели, кг | 3.5 |
| Вес, кг | 16.5 |
| Гидравлическое сопротивление, кПа | 15 |
| Потребляемая мощность (макс.), Вт | 80 |
| Производительность в режиме обогрева, кВт | 5.6 |
| Производительность в режиме охлаждения, кВт | 4 |
| Размер (ШхВхГ), мм | 575×261×575 |
| Размеры панели (ШхВхГ), мм | 647×50×647 |
| Расход воды для фанкойла, л/ч | 708 |
| Расход воздуха, куб м/ч | 750/620/560 |
| Серия | DF-QAE (C) |
| Уровень шума, дБ | 43/40/33 |
