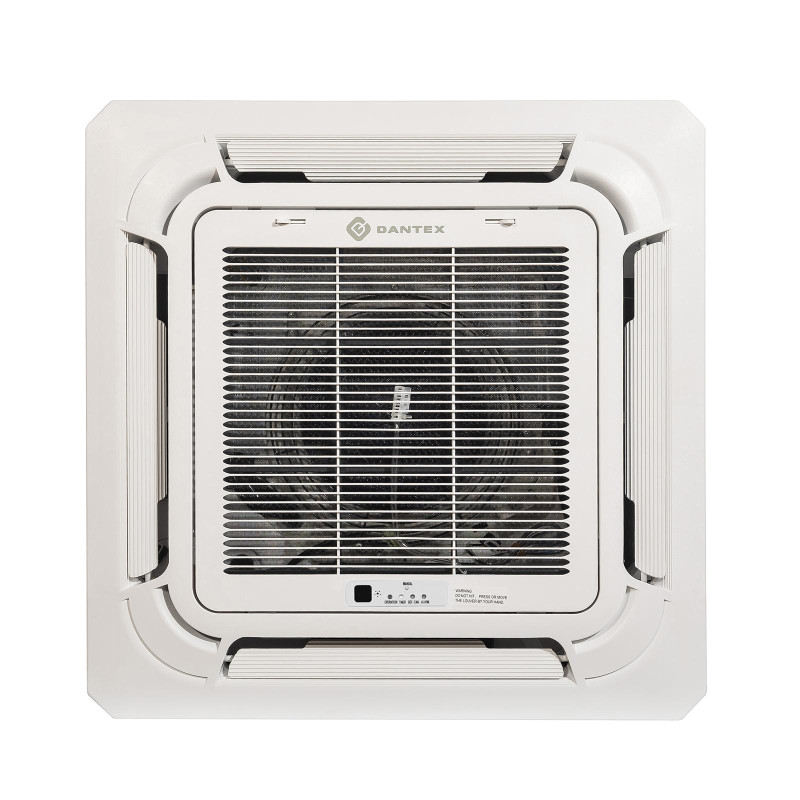

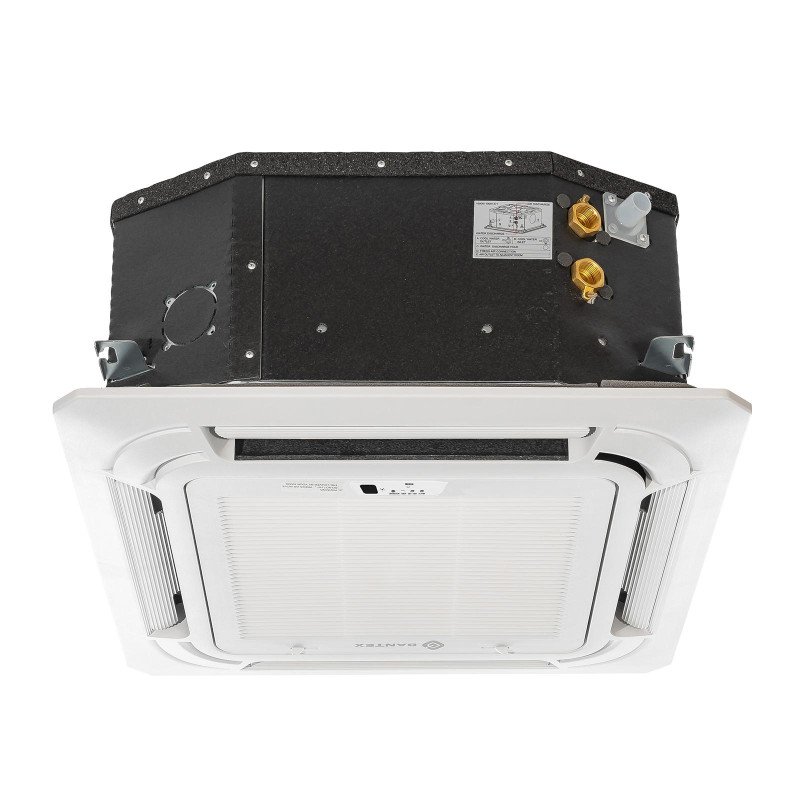

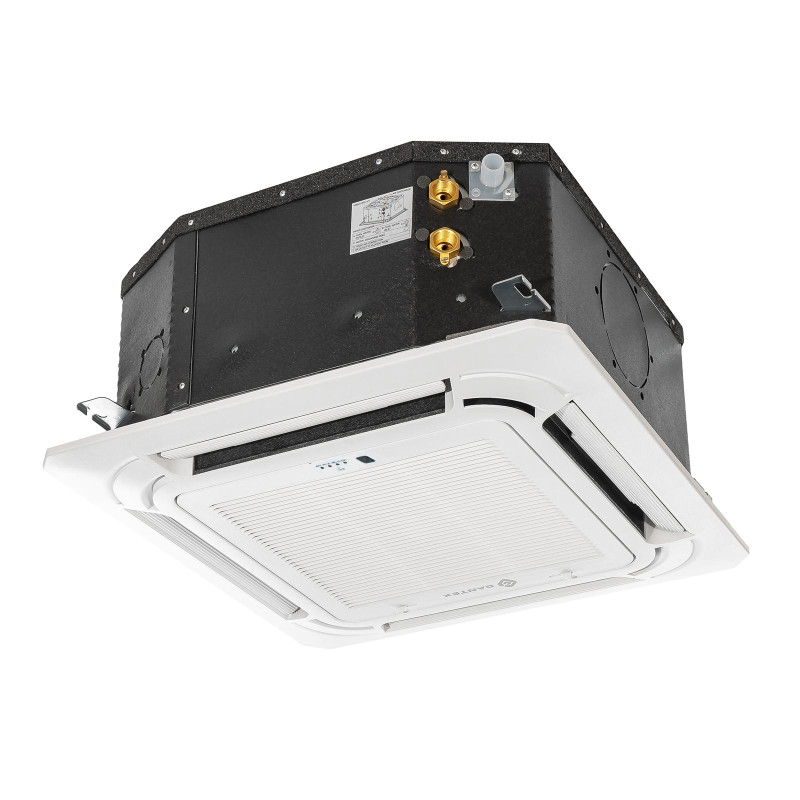

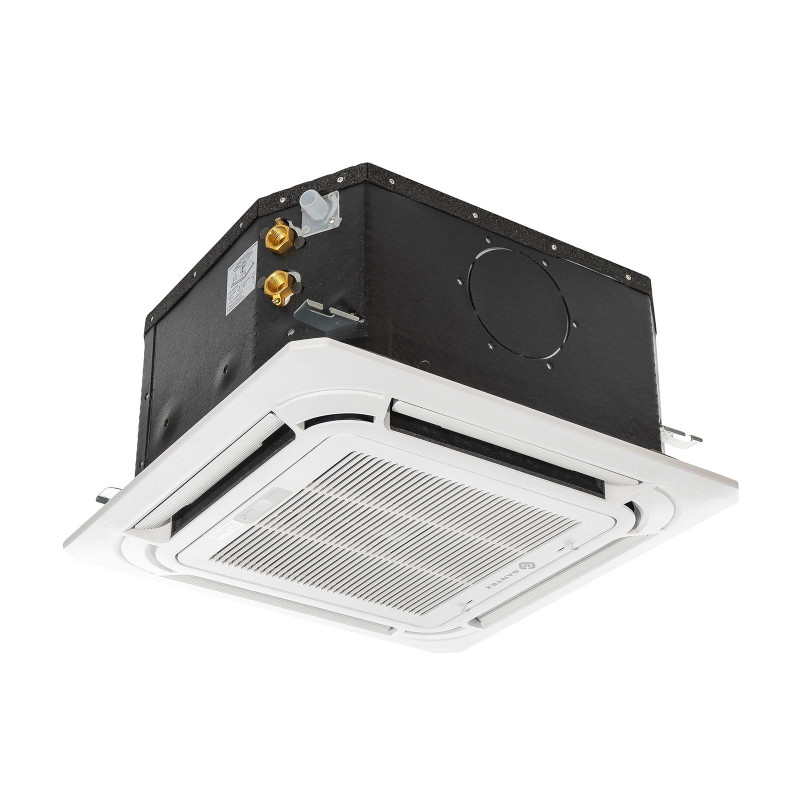

Фанкойл DF-009QAEC
Преимущества фанкойла Dantex DF-009QAEC
- Высокий уровень стандартной комплектации: дренажный насос, плата управления и ИК пульт MD-R51 - стандартно;
- Подключение к системе центрального управления XYE (Опция - сетевой адаптер MD-NIM01 для DF-QAE, cтандартно для DF-QAEC);
- Низкий уровень шума;
- Панель имеет изящный дизайн;
Общее описание
Кассетные фанкойлы Dantex были спроектированы для обеспечения максимального комфорта при минимальном потреблении электроэнергии. Поскольку процесс вентиляции помещений непрерывен, Компания Dantex использует в кассетных фанкойлах высокоэффективные вентиляторы. Это гарантирует снижение энергопотребления агрегатов при повышении эффективности вентиляции. Применение высокоэффективных вентиляторов позволяет также снизить уровень шума, что является важным для жилых помещений, офисов, гостиниц.
Назначение
Фанкойлы компактные, четырех-поточные DF-009QAEC обеспечивают охлаждение или нагрев воздуха, фильтрацию, а также эффективное распределение воздуха в рабочих зонах малых помещений (От 30м2).
Способ установки
В подвесном потолке типа армстронг со стандартным размером евро ячейки 650х650 или в подвесном потолке другой конструкции.
Состав
В состав кассетных фанкойлов DF-009QAEC входит корпус, декоративная панель, высокоэффективный двух-рядный теплообменник воздухоохладителя. Габаритные размеры теплообменника (1245x210) обеспечивают высокую эффективность теплопередачи. Малошумный вентилятор имеет три скорости вращений. В состав кассетного фанкойла входит система управления, позволяющая точно регулировать параметры воздуха в кондиционируемом помещении. С помощью инфракрасного пульта дистанционного управления пользователь может управлять параметрами работы агрегата.
3-ех ходовой клапан регулирования производительности предназначен для управления температурой воздуха в помещении. Если температура воздуха в помещении увеличивается или уменьшается, плата управления фанкойла закрывает или открывает трех-ходовой клапан. Соединительный комплект предназначен для объединения фанкойла и трех-ходового клапана. Проводной пульт дистанционного управления. Сетевая карта + Центральный пульт управления обеспечивают возможность интеграции фанкойла в систему группового управления. Дополнительный дренажный поддон выполняет функцию сбора конденсата. Он устанавливается под трех-ходовым клапаном регулирования производительности.
Габаритные размеры
Электрическая схема
Дополнительная комплектация:
- DF-DPQA - Дополнительный поддон для трехходового клапана
- DF-3WV/C + DF-3WVQAE/C - Трехходовой клапан + cоединительный комплект
- MD-KJR12B,MD-KJR29B,MD-KJR90DP - Проводные пульты управления
- MD-NIM01 - Сетевой адаптер (для фанкойлов DF-300-500QАE, произведенных до 06.2019)
- MD-CCM03, MD-CCM30 - Центральные пульты управления
Функциональные характеристики
- Открытая установка в подвесном потолке +17…+32
- Двухтрубная система
- Контроль температуры воды в трубопроводе +3…+18 и +30…+75
- 2-х рядный теплообменник
- Управление ИК пульт MD-R51 (Стандартно)
- Управление с помощью проводных пультов MD-KJR12B, MD-KJR29B, MD-KJR90DP (Опция)
- Управление воздушными заслонками
- Подключение к системе центрального управления XYE + MD-CCM03, MD-CCM30 (опция)
- Подключение к системе группового управления XYE + MD-KJR150A (опция)
- Дренажный насос 500 мм
- Стандартный уровень звукового давления 28…45 дБ(А)
| Электропитание | |
| Электропитание, В/Гц/Ф | 220-240-50-1 |
| Основные | |
| Вес панели, кг | 3/5 |
| Вес, кг | 17.5/21.5 |
| Гидравлическое сопротивление, кПа | 14 |
| Потребляемая мощность (макс.), Вт | 50 |
| Производительность в режиме обогрева, кВт | 4 |
| Производительность в режиме охлаждения, кВт | 3 |
| Размер (ШхВхГ), мм | 575×261×575 |
| Размеры панели (ШхВхГ), мм | 647×50×647 |
| Расход воды для фанкойла, л/ч | 522 |
| Расход воздуха, куб м/ч | 510/440/360 |
| Серия | DF-QAE (C) |
| Уровень шума, дБ | 36/33/28 |
