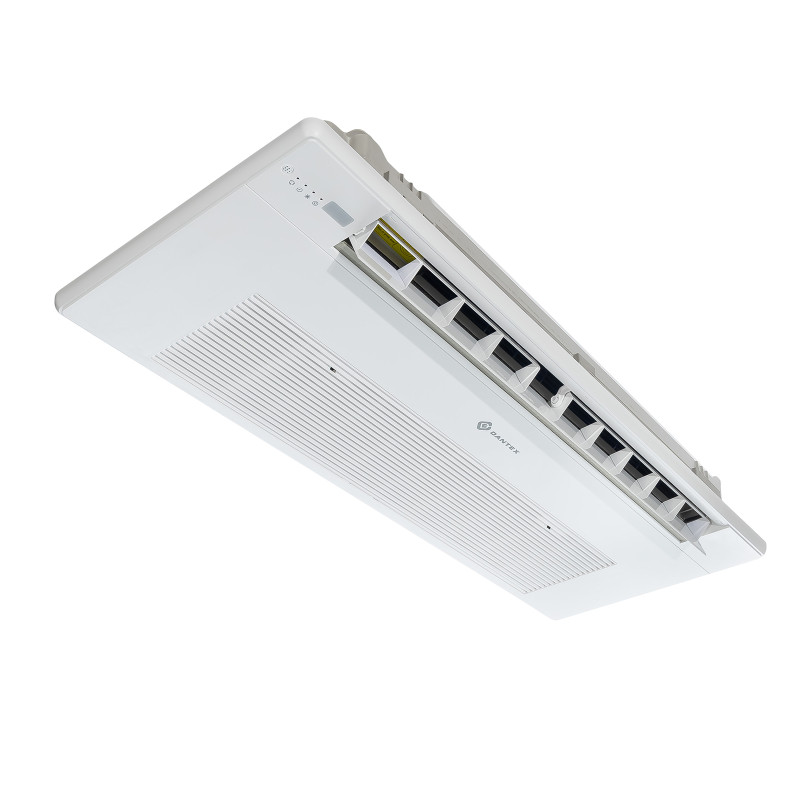

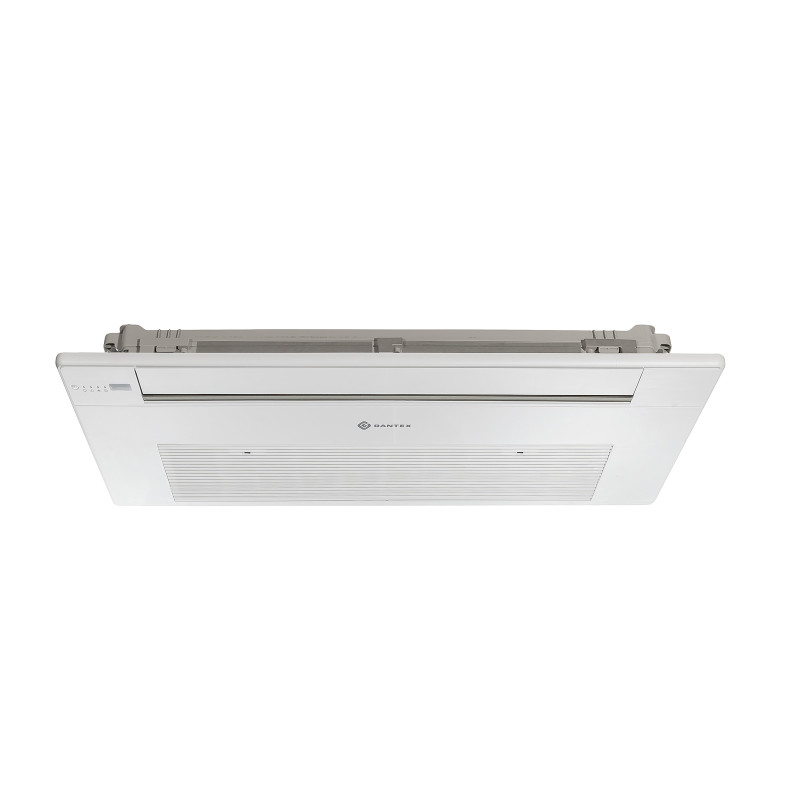

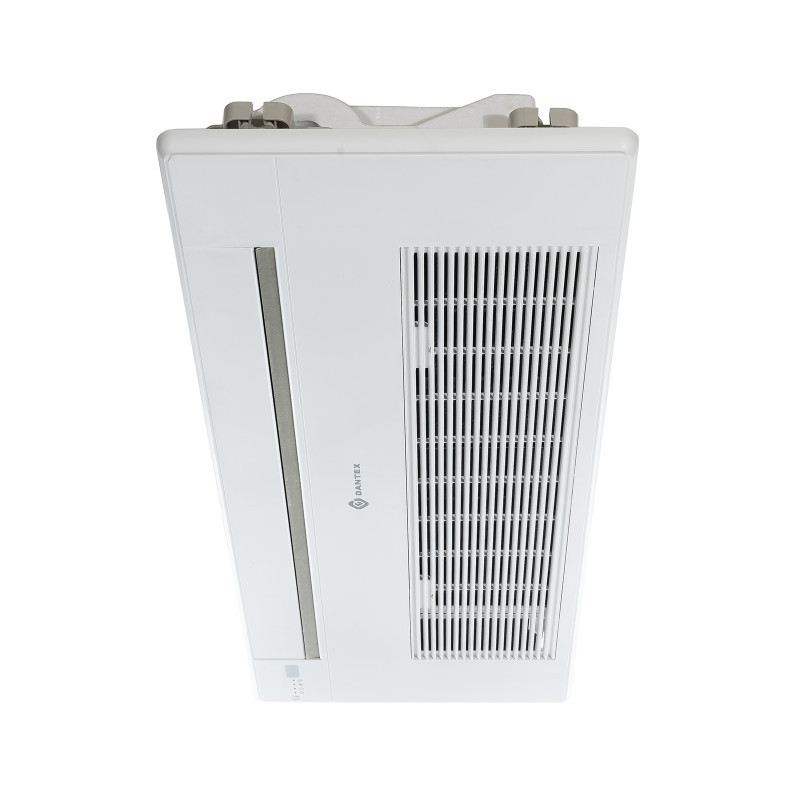

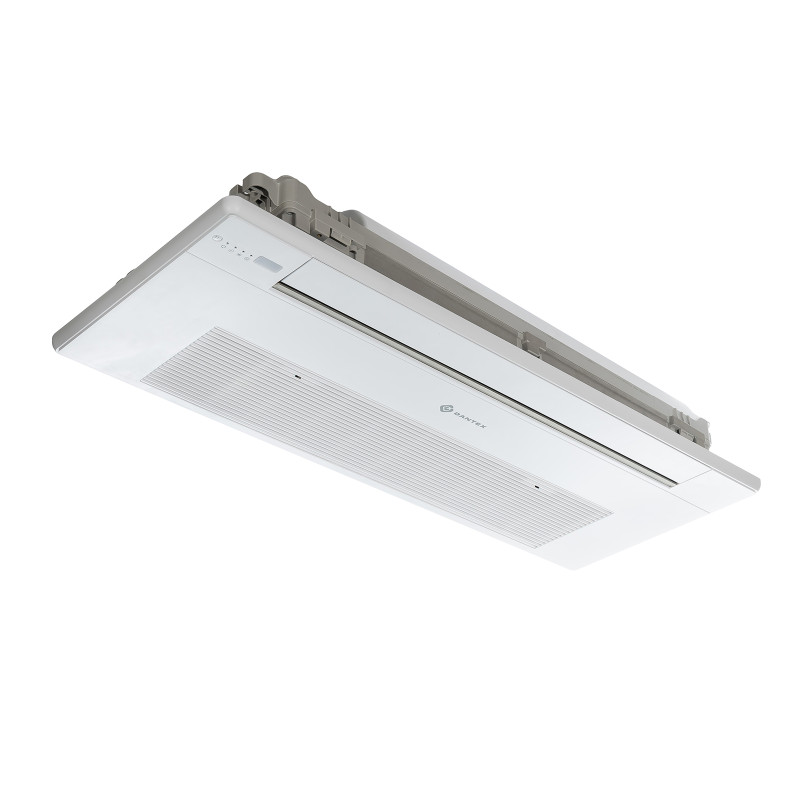

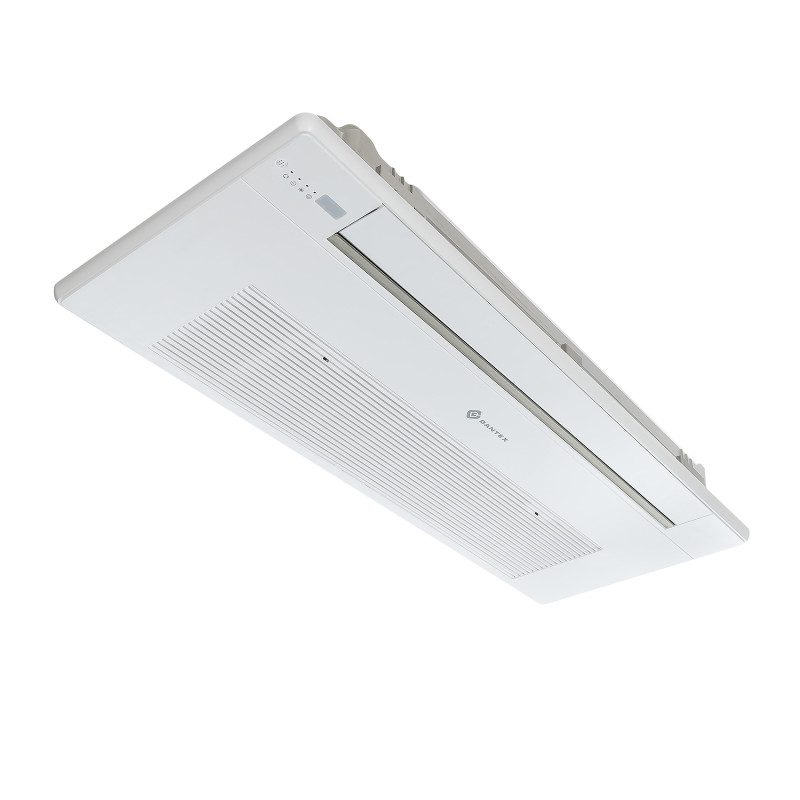

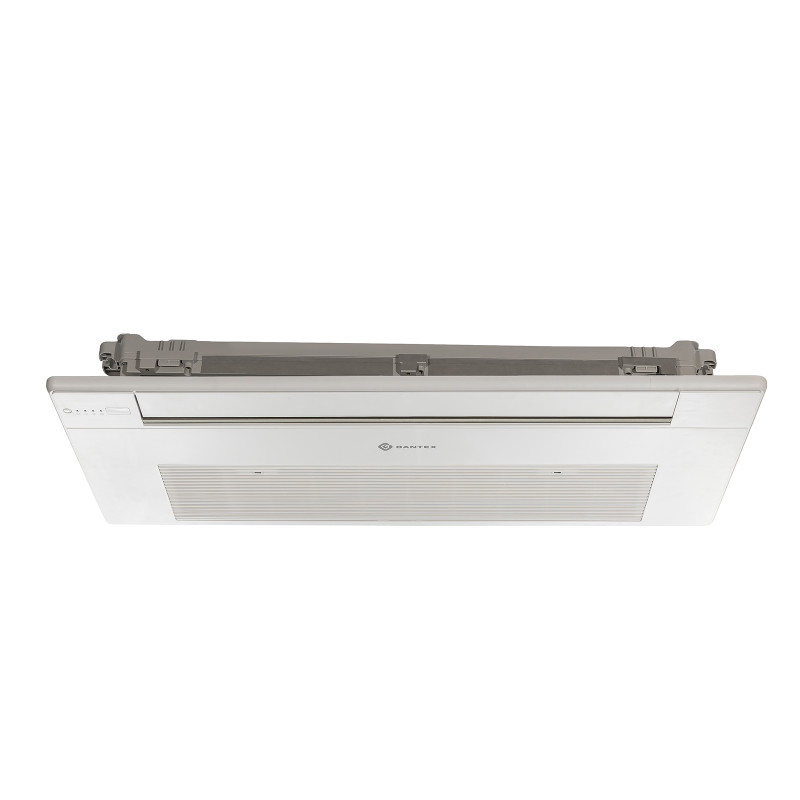

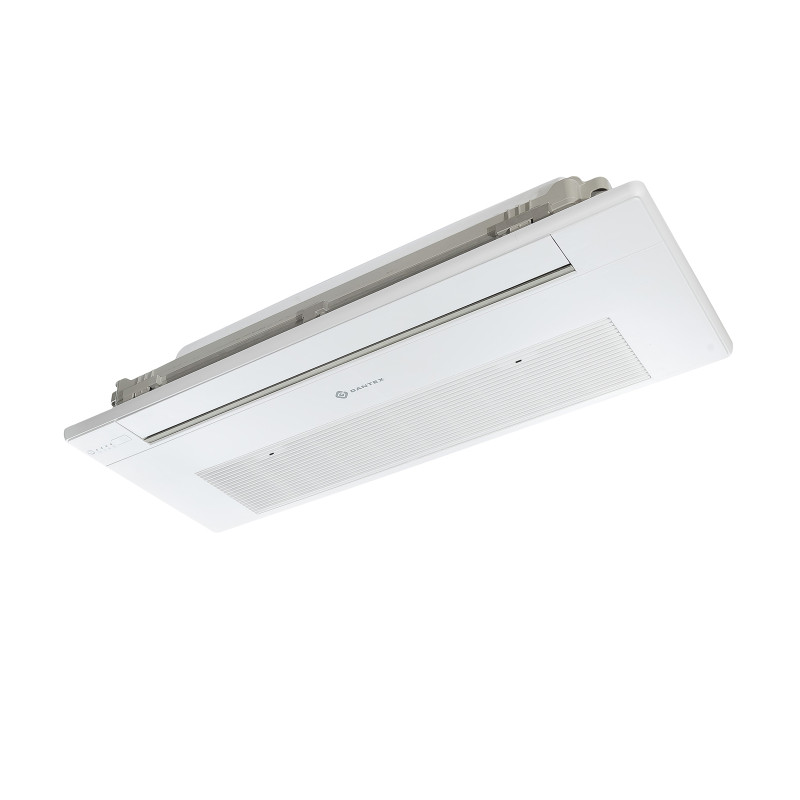

Фанкойл DF-009Q1-C
Общее описание
В современных зданиях требования к микроклимату в помещении все более возрастают. Системы кондиционирования занимают прочное место в жизни людей. Наряду с охлаждением и нагревом воздуха Кассетные фанкойлы Dantex способны также производить высокоэффективную очистку воздуха, его осушение, а также подмес свежего воздуха. Инновационная система воздухораспределения позволяет обеспечивать необходимые параметр микроклимата всего объема, кондиционируемого помещения.
Назначение
Фанкойлы кассетные однопоточные DF-300Q1-C выполняют функцию кондиционирования воздуха в малых и средних помещениях площадью от 30м2.
Способ установки
В подвесном потолке типа армстронг или в подвесном потолке другой конструкции. Однопоточная конструкция агрегата позволяет осуществлять монтаж в непосредственной близости от стен или углов
Состав
Кассетные фанкойлы DF-300Q1-C оснащены декоративной панелью, компактным 3-ех рядным теплообменником воздухоохладителя (Габаритные размеры 600x229), трех-скоростным центробежным вентилятором. Воздушный фильтр обеспечивает эффективную фильтрацию воздуха. Также в состав кассетных фанкойлов входит плата и пульт дистанционного управления, дренажный насос.
3-ех ходовой клапан регулирования производительности предназначен для управления температурой воздуха в помещении. Если температура воздуха в помещении увеличивается или уменьшается, плата управления фанкойла закрывает или открывает трех-ходовой клапан. - Соединительный комплект предназначен для объединения фанкойла и трех-ходового клапана. Проводной пульт дистанционного управления. Сетевая карта + Центральный пульт управления обеспечивают возможность интеграции фанкойла в систему группового управления. Дополнительный дренажный поддон выполняет функцию сбора конденсата. Он устанавливается под трех-ходовым клапаном регулирования производительности.
Преимущества:
- Высокий уровень стандартной комплектации: дренажный насос, плата управления и ИК пульт MD-R51 - стандартно;
- Подключение к системе группового управления (Опция - сетевой адаптер MD-NIM01);
- Панель имеет изящный дизайн;
- Низкий уровень шума.
Функциональные характеристики:
- Открытая установка в подвесном потолке +17…+32
- Двухтрубная система
- Контроль температуры воды в трубопроводе +3…+18 и +30…+65
- 2-х рядный теплообменник
- Управление ИК пульт MD-R51 (Стандартно)
- Управление с помощью проводных пультов MD-KJR12B, MD-KJR29B, MD-KJR90DP (Опция)
- Управление воздушными заслонками
- Подключение к системе центрального управления XYE + MD-CCM03, MD-CCM30
- Подключение к системе группового управления XYE + MD-KJR150A
- Дренажный насос 500 мм
- Стандартный уровень звукового давления 32…42 дБ(А)
Дополнительная комплектация:
- RCVA 3/4" (2.5) - Трехходовой клапан регулирования производительности
- MD-KJR12B, MD-KJR29B, MD-KJR90DP - Проводные пульты управления
- MD-NIM01 - Сетевой адаптер
- MD-CCM03, MD-CCM30 - Центральные пульты управления
| Электропитание | |
| Электропитание, В/Гц/Ф | 220-240-50-1 |
| Основные | |
| Вес внутреннего блока, кг | 12.8/16.6 |
| Вес панели, кг | 3.5 |
| Гидравлическое сопротивление, кПа | 9 |
| Потребляемая мощность (макс.), Вт | 32 |
| Производительность в режиме обогрева, кВт | 5.13 |
| Производительность в режиме охлаждения, кВт | 3.04 |
| Размер (ШхВхГ), мм | 1053×170×425 |
| Размеры панели (ШхВхГ), мм | 1180×25×465 |
| Расход воды для фанкойла, л/ч | 520 |
| Расход воздуха (выс./сред./низк.), куб. м/ч | 510/450/400 |
| Серия | DF-Q1-B(C) |
| Уровень шума, дБ | 36/34/32 |
